Conception d’un préhenseur

Description : Ce préhenseur devra extraire huit pièces plastiques d’un moule d’injection. Les quatre pièces du bas seront extraites puis repositionnées dans la partie haute du moule pour y subir un sur-moulage. Les quatre pièces du haut seront extraites du moule.

Objectif : Concevoir rapidement une maquette 3D d’un préhenseur afin de déterminer un chiffrage à l’aide d’une nomenclature complète.

Etude : A l’aide d’une bibliothèque standard d’éléments fournie par notre client, l’étude a consisté à assembler les pièces composant le préhenseur. Quelques pièces spécifiques ont été développées notamment pour la préhension des pièces plastiques. Un plan d’ensemble et sa nomenclature seront élaborés et quelques plans de détails seront édités pour les pièces spécifiques.

Produit Industriel SolidWorks

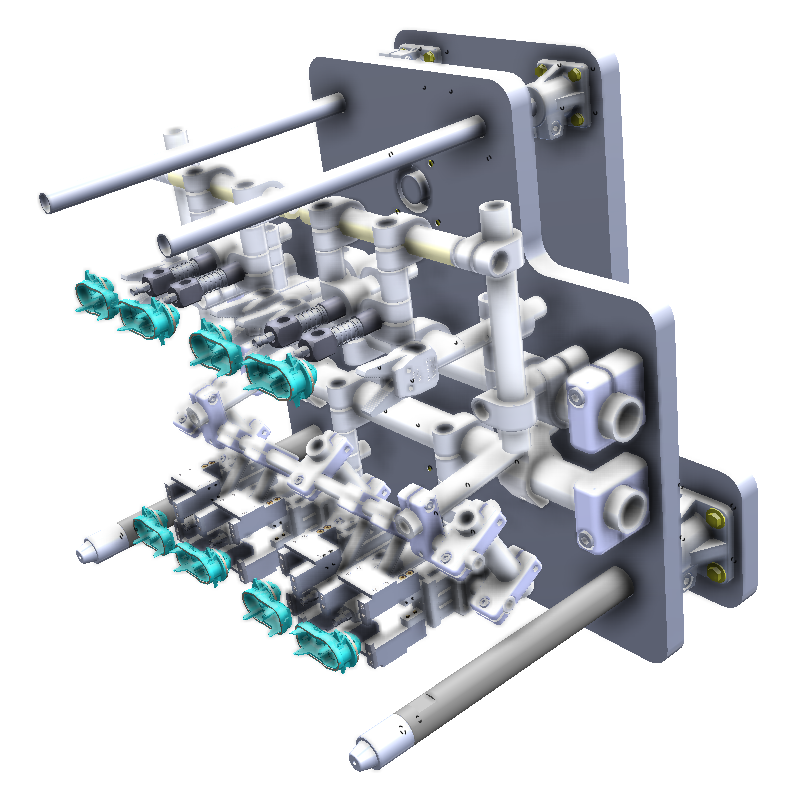

Modélisation 3d du préhenseur.
